Serie de control paralelo del motor CC:
Control de la serie paralela del motor CC: aquí, dos motores idénticos se acoplan mecánicamente a una carga común.
Son posibles dos velocidades a un par constante en este método uno conectando los marcos de los motores en serie y el otro conectándolos en paralelo como se muestra en la Figura 7.60.
Cuando se conecta en serie, el voltaje terminal a través de cada motor es V / 2, mientras que cuando está conectado en paralelo, es V. Por lo tanto, se obtiene la velocidad del refuerzo de velocidad.

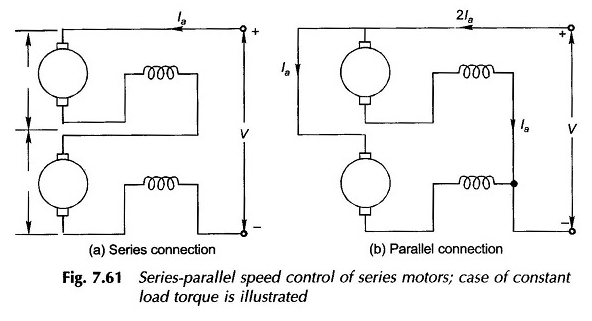

La Figura 7.61 (a) y (b) dan conexiones para el control de velocidad paralela de la serie de dos motores de serie idénticos.
Este método es mayor que el control reostático con respecto a la eficiencia. Sin embargo, se limita a dos pasos de velocidad. El método se usa comúnmente para controlar la velocidad de los motores de tracción en serie.
