Gráfico de flujo de señal de motor CC en el sistema de accionamiento eléctrico:
El gráfico de flujo de señal del motor CC en la representación del diagrama de bloques del sistema de conducción eléctrica discutido anteriormente es adecuado solo para sistemas simples con componentes con una entrada y una salida.
Cuando un sistema es complejo, tener muchas variables, reducir el diagrama de bloques puede convertirse en una tarea muy difícil de realizar.
En tales casos, puede ser ventajoso tener un método utilizando el cual la relación de entrada general del sistema se puede determinar sin la necesidad de reducción.
Tal método se ofrece representando un sistema por su gráfico de flujo de señal que tiene segmentos de línea dirigidos en la dirección del flujo de señal. Hay una fórmula de ganancia disponible para determinar la relación de suministro de entrada entre las variables.
Como ya se ha indicado, un sistema puede estar representado por un conjunto de ecuaciones diferenciales.
La representación pictórica de estas ecuaciones mediante nodos que se interconectan mediante segmentos de línea dirigidos llamados ramas, se denomina gráficos del flujo de señal del sistema.
El nodo de un gráfico representa una variable del sistema y una rama actúa como un solo multiplicador con el factor de multiplicación indicado en ella.
Las ramas son elementos unidireccionales que permiten un gráfico del flujo de señal del motor de corriente continua en el sistema de accionamiento eléctrico en la dirección del cabezal de flecha y son equivalentes a los bloques en un diagrama de bloques.
Un sistema multivariado está representado por las ecuaciones estatales estatales

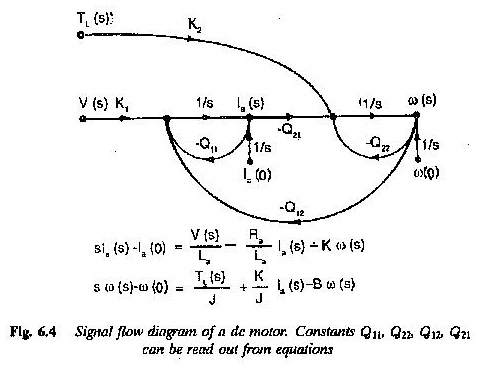

Se puede utilizar un gráfico de flujo de señal de señal del motor CC en el sistema de accionamiento eléctrico para representar dicho sistema. Las ecuaciones de estado de un motor CC excitado por separado y su gráfico de flujo de señal se presentan.
Un gráfico de flujo de señal de motor CC en el sistema de accionamiento eléctrico ofrece la misma información proporcionada por un diagrama de bloques, pero tiene varias ventajas. Los sistemas multivariables se pueden representar muy fácilmente. Los gráficos de flujo simples le permiten escribir relaciones de películas por inspección.
La solución de dominio temporal para las ecuaciones de sistemas multivariados que utilizan el flujo de señal es simple. No es necesario evaluar la matriz de transición del estado y las integrales de convolución.
El efecto de la entrada normalmente es compatible en la formulación de las relaciones de entrada del gráfico.
La fórmula de ganancia de masón que conecta una variable de salida a una variable de entrada está dada por
O
PK es la ganancia ganadora definida como la sucesión continua de ramas en la dirección del flujo de la señal, que se encuentra con un nudo solo una vez.
Cofaceur ΔK de la ruta PK
Δ determinando gráfico
