Triphase semi-converter motor voeding CC CC afzonderlijk opgewonden:
Grosse KW -motoren worden aangedreven door drie -fasen voeding met drie -fase converters.
In een driefasige semi-converter is de motorspanningsfrequentie van de motorterminal groter dan die van de enkele fase-omzetter, bijgevolg zijn de filtervereisten om de motorstroom glad te maken minder en is de stroom voornamelijk continu.
De driefasige semi-converter kan een half vaag zijn, een semi-converter, een complete converter en een dubbele converter. De halve golfconverter in drie fasen is nutteloos voor de meeste praktische doeleinden omdat de vermogensstromen een DC-component bevatten. De semi- en complete converters zijn de meest voorkomende.

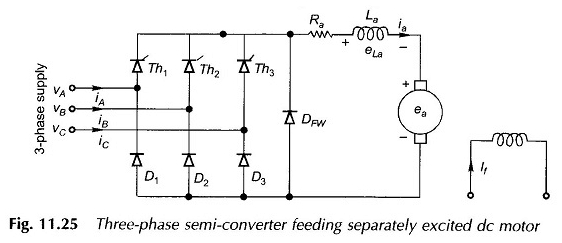

Een dubbele converter wordt gebruikt voor omkeerbare schijven met stroom tot meerdere MW. Voor het gebrek aan ruimte, zal alleen de driefasige semi-regerende voeding afzonderlijk een opgewonden DC-motor hier worden beschreven, zoals weergegeven in het diagram van het circuit in figuur 11.25.

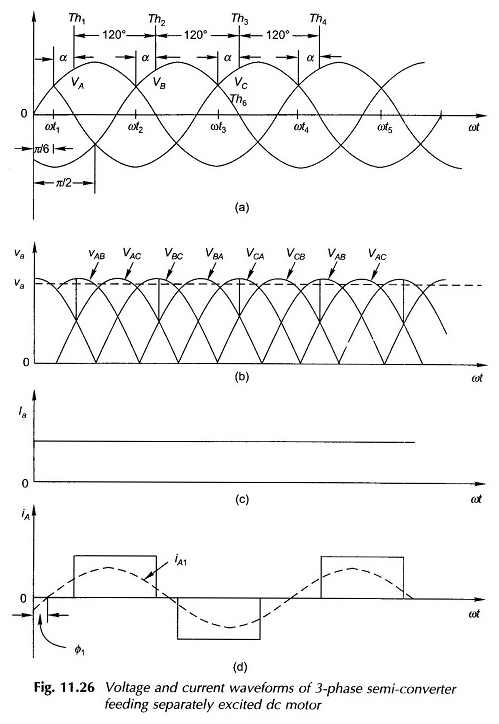

Figuur 11.26 (a) toont de fasespanningsgolfgolven die op de converter worden toegepast. De praktische referenties voor de schiethoeken van de thyristor zijn ωt1, ωt2, ωt3 … op afstand op 120 °. Ofwel de hoek van het fotograferen α.
De drie thyristors trekken in volgorde met een tijdelijke afstand van 120 ° zoals aangegeven in de figuur. Na Th1 -branden leiden diodes D2 of D3 volgens de meer positieve spanning van VAB en VAC. Voor de waarde van gekozen α kan het onmiddellijk worden gezien in Fig.
11.26 (b) Deze diode D2 leidt tot 90 ° waarachter D3 leidt tot Th2 faisses. Vervolgens leiden D3 en D1 tot de Th3 -branden gevolgd door D1, D2 leiden tot volgorde. Dit proces wordt vervolgens herhaald, waardoor de VA -spanningsgolfgolf wordt veroorzaakt, zoals weergegeven in figuur 11.26 (b).
Voor deze waarde van α wordt de vrije wieldiode niet opgeroepen om de versterkingsstroom uit te voeren. De IA -versterkingsstroom en de IA -lijnstroom worden weergegeven in Fig. 11.26 (c) en 11.26 (d) respectievelijk.
De fundamentele IA1 van de lijnstroom is laat door een kleine hoek φ1 en veroorzaakt een vermogensfactor lager dan de eenheid.
Voor een schiethoek α = 60 ° presteert slechts één diode tijdens de geleidingsperiode van een thyristor. De geleidingssequentie is nu Th1D3, Th2D1, Th3d2.
Voor grotere waarden van α wordt VAC negatief voordat TH2 -branden een onderbreking van de lijnstroom veroorzaken, zodat AI door DFW, de vrije wieldiode gaat.
Als de freewheel -diode niet wordt gebruikt, vindt het vrije wiel plaats via de diode en de thyristor van een bepaalde tak, bijvoorbeeld nadat D3 niet langer ophoudt, komt het vrije wiel voor via Th1D1.
De gemiddelde waarde van de versterkingspanning zal continu worden verminderd naarmate α toeneemt. Tegelijkertijd neemt de à -ia1 -schakelhoek toe, wat resulteert in verslechtering van de lijnvermogenfactor.
De gemiddelde νa, de grensspanning van de inademing wordt hieronder afgeleid:

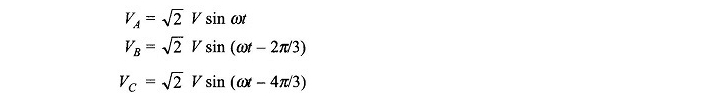

Dat voedselspanningen zijn

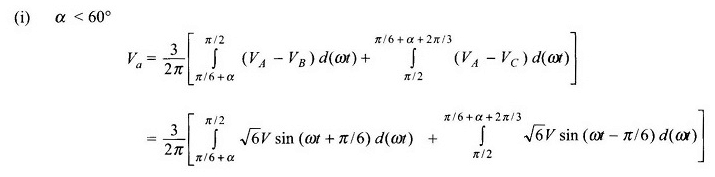

In het geval van continue versterkingsstroom:
Of
Opgemerkt moet worden dat de eqs (11.12a) en (11.12b) identieke uitdrukkingen zijn.
De uitdrukking van vergelijking. (11.10) Voor de snelheid van de gemiddelde motor wijzigt nu
