CC Motor Drives excitados separadamente separadamente:
O arranjo do circuito de um excitado treinadores de nível único CC em forma única causa o treinamento fornecido a partir de um conversor de fase simples controlada é ilustrada na Figura 4.56. O bloco 1 pode ser um dos conversores de fase única.
As unidades de meia extremidade: o treinamento do motor CC, excitado separadamente separadamente, é fornecido de um circuito de meia onda para uma única fase (Fig. 4.56 (a)). O baixo custo e a simplicidade são as vantagens deste disco. Isso pode fornecer apenas uma operação em quadrante. A regeneração não é possível.
O ângulo de condução do tiristor é muito pequeno, causando uma corrente média muito baixa. O casal desenvolvido é muito baixo, o que leva a uma perda de torque conhecida RMS nominal. A proporção RMS / Corrente Média também é mais. A corrente do motor é sempre descontínua.
A frequência de ondulações é igual à frequência de oferta. Ondas de corrente e onda de tensão estão representadas na Figura 4.57.
O diodo de roda livre através da carga melhora o desempenho. A regulação da velocidade é muito ruim. Em baixa velocidade, o motor recebe potência da leguminosa e o motor pode ser transformado quando a carga estiver alta. A oscilação da velocidade é bastante alta.
O transformador de energia tem uma pré-ação devido ao componente CC da corrente de carregamento. A aplicação deste disco é limitada a baixos poderes.

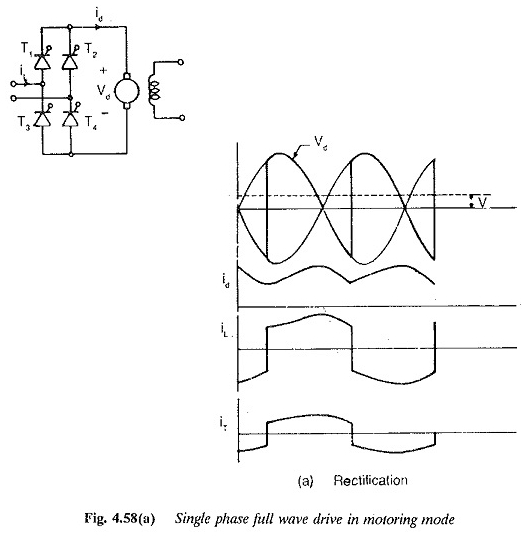

Unidades de ondas completas: o motor DC Driving excitado separadamente é fornecido por um conversor de ondas completo. Um jogador de onda completo usando um conversor totalmente controlado é ilustrado na Figura 4.56 (b). As ondas de tensão e onda de corrente estão representadas na Figura 4.58.

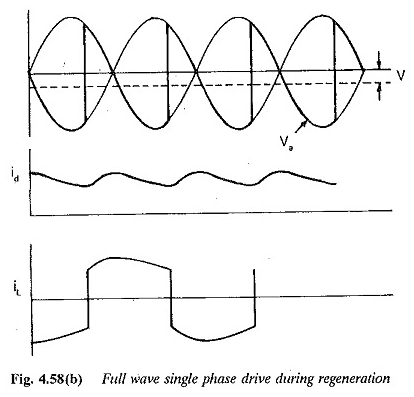

Tendo tiristores em todas as posições, o tiro de tiristor permite tensões médias negativas, o que torna o fluxo de energia para os alimentos. O motor pode ser desacelerado de maneira eficaz usando a frenagem regenerativa. Isso pode ser possível para uma corrente constante.
À medida que a corrente de carregamento circula durante meio ciclos positivos e negativos, o valor médio da corrente é maior que o de meio vago. A capacidade de torque aumenta para um determinado aquecimento de reforço. Os relatórios de foto para médio e RMS são melhores aqui.
A oscilação da velocidade é menor. A regulação da velocidade melhora devido ao aumento da condução atual na carga. O número de pulsos é dois e a frequência de pulso na carga é 2F. A amplitude da ondulação é menor neste caso. Oscilações de velocidade são reduzidas.

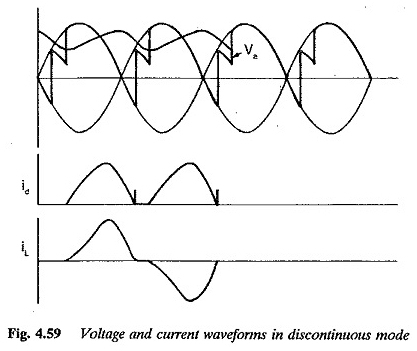

A condução descontínua está presente e os ondas para este caso são representados na Figura 4.59. Isso afeta a regulação da velocidade. Uma indutância adicional no reforço melhora o desempenho.
Reduz o conteúdo de ondulação, reduz a possibilidade de condução descontínua, remuneração para regulação da velocidade, etc. Essa indutância também afeta o desempenho da direção no lado da linha.
O conteúdo harmônico da corrente da linha é mais reduzindo os valores de indutância devido a uma possível corrente de carga descontínua. À medida que a indutância aumenta, o fator harmônico diminui. O valor máximo de corrente diminui com a indutância adicional. Isso melhora a capacidade de comutação.
O motor pode ser projetado com um alto valor de indutância do reforço. Caso contrário, uma indutância adicional ocupa o espaço. A indutância não tem efeito no fator de deslocamento fundamental. Pode haver uma ligeira melhora no fator de potência, porque o fator harmônico é afetado por essa indutância. A desvantagem grave com um conversor totalmente controlado é um fator de potência ruim.
O treinamento de ondas completo alimentado de um semi-conversor é representado na Figura 4.56 (c).
As ondas de tensão e onda de corrente estão representadas na Figura 4.60. Uma referência na Figura 4.60 mostra que a fonte de alimentação está em pulsos e fluxos para (π-α), isso se deve à roda livre natural fornecida pelos diodos para manter a corrente de carregamento.
A oferta não fornece corrente durante a roda livre. Isso tem a vantagem distinta, em comparação com um leitor totalmente controlado, de que o fator de movimento fundamental na corrente de linha é melhor.
No entanto, à medida que a velocidade diminui, ou seja, o ângulo de disparo é atrasado, o fator de deslocamento fundamental diminui. Um treinamento semi-conversor mostra o aumento do conteúdo harmônico em baixa velocidade. Isso se deve novamente à dependência da largura do impulso atual no ângulo de disparo.
O valor da crista é menor devido à roda livre. Isso melhora a capacidade de comutação do motor, especialmente em baixa velocidade e cargas leves. A corrente RMS também é menor em um semi-conversor, o que reduz o aquecimento do motor em comparação com o totalmente controlado.
O aquecimento do motor é 44% menor. A condução descontínua está presente em cargas leves e em baixas velocidades, e isso causa regulação de velocidade mais baixa do que o conversor completo.
A roda livre não permite excursões negativas à tensão de carga e, portanto, não é possível uma tensão negativa média. Portanto, um semi-conversor é usado com um leitor de quadrante onde nenhuma regeneração é necessária.
As vantagens de um fator de potência aprimorado, melhor capacidade de comutação e um baixo custo devido a diodos tornam um leitor semi-conversor aplicável a todos os casos em que a regeneração não é necessária.

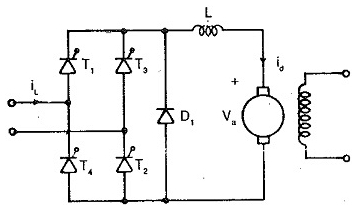

O backup da potência reativa e, portanto, a melhoria do fator de movimento fundamental pode ser obtida por um conversor completo com um diodo de roda livre. O diagrama esquemático do conversor que fornece monofasia com CC excitado separadamente é ilustrado na Figura 4.56 (c).
O diodo fornece um caminho alternativo para carregar a corrente e fornece os mesmos efeitos que em um semi-conversor. O diodo de roda livre é eficaz na faixa de velocidade máxima. O diodo não autoriza as tensões negativas da carga e, portanto, não há regeneração.
É possível ter o modo de regeneração, além das vantagens mencionadas acima durante a retificação, com tiristores com uma roda livre opcional. Dois tiristores (T2, T4 para conexão simétrica; T3, T4 para conexão assimétrica) de um conversor totalmente controlado são desenhados em α = 0 para que eles atuem como diodos para fornecer uma roda livre durante a retificação (Fig. 4.61). Durante a inversão, eles operam como ihyristores normais. O diodo da roda livre também é substituído por um tiristor que é desenhado em A = 0 quando a roda livre é necessária e é bloqueada quando não é necessária. Esta roda livre opcional oferece todas as vantagens de um conversor de quadrante, bem como o possível rendimento de reversão. No entanto, pode -se notar que essas vantagens não estão presentes durante a reversão.
